Beseitigen überflüssiger Punkte

Viele vektorisierte Pfade weisen eine Anzahl von Zusatzpunkten auf, die nach Möglichkeit entfernt werden sollten.

  1. Wählen Sie mit dem Auswählen-Werkzeug einen Pfad und alle seine Punkte bzw. mit dem Punkte auswählen-Werkzeug nur bestimmte Punkte eines Pfades.
  2. Wählen Sie das Punkte reduzieren-Werkzeug.
  3. Stellen Sie in DesignCentral die Toleranz ein. Je kleiner der Toleranzwert, desto genauer wird der ursprüngliche Pfad vektorisiert; bei einem höherem Toleranzwert werden hingegen weniger Punkte erzeugt.
  4. Klicken Sie auf Anwenden oder doppelklicken Sie auf eine beliebige Stelle auf der Arbeitsfläche.

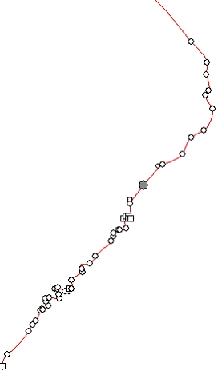

    Pfad vor dem Reduzieren überüsPunkte

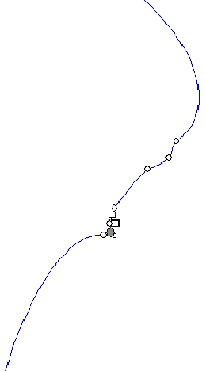

    Pfad nach dem Reduzieren überüsPunkte
