Begradigen von Linien

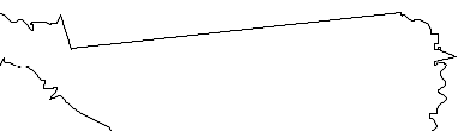

Mit dem Begradigen-Werkzeug können Sie Abschnitte eines Pfades gerade biegen. In bestimmten Fällen, z.B. beim Vektorisieren eines Bildes, wird der dabei erstellte Pfad mit zahlreichen Extrapunkten versehen. Die überflüssigen Punkte können Sie mit diesem Werkzeug beseitigen.

  1. Wählen Sie das Begradigen-Werkzeug.
  2. Platzieren Sie den Cursor über dem Pfad.

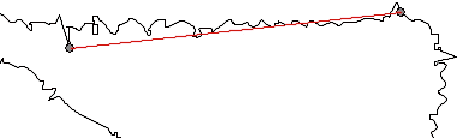

  3. Klicken Sie auf die Stelle, wo die gerade Linie beginnen soll.
  4. Klicken Sie auf die Stelle, wo die gerade Linie enden soll.
  5. Ziehen Sie den Start- und Endpunkt in die gewünschte Richtung, um die Ausrichtung der Geraden zu ändern.

  6. Klicken Sie auf Anwenden oder doppelklicken Sie auf eine beliebige Stelle auf der Arbeitsfläche.
