Ausrichten von Punkten oder Segmenten an einem Winkel

Mit dem Punkte ausrichten-Werkzeug werden die gewählten Punkte entlang einer Referenzlinie ausgerichtet.

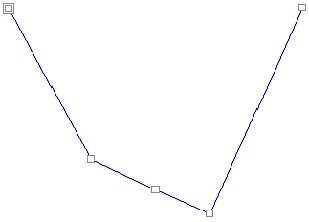

  1. Wählen Sie die Punkte.
  2. Wählen Sie das Punkte ausrichten-Werkzeug.

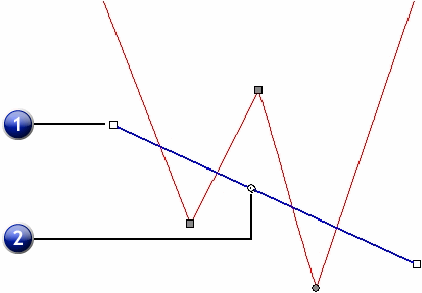

  3. Es erscheint eine Referenzlinie für die Ausrichtung.

    1. Referenzlinie

    2. Ausrichtungs

  4. Klicken Sie auf eines der beiden Enden der Referenzlinie und ziehen Sie es nach oben oder unten, um die Neigung zu ändern. Klicken Sie auf den Ausrichtungsmittelpunkt, um dessen Position zu ändern.

    Bei Bedarf können Sie die Neigung der Referenzlinie auch über die numerischen Felder von DesignCentral einstellen.

    Richtung verschieben

    Wenn Sie Am nächsten wählen, springt der Punkt auf dem schnellsten Weg zur Ausrichtungslinie. Wenn Sie Horizontal wählen, springt der Punkt horizontal zur Referenzlinie; bei Auswahl von Vertikal erfolgt ein vertikaler Sprung.

    Ausrichtungs

    Die X- und Y-Koordinaten der Ausrichtungsmitte, d.h. des Kreises auf der Ausrichtungslinie.

    Ausrichtungs

    Neigung der Referenzlinie.

    Ganzen Pfad verschieben

    Diese Option ist nur belegt, wenn sich die gewählPunkte auf unterschiedlichen Pfaden befinden. Wenn diese Option aktiv ist, springt der gesamte Pfad zur Ausrichtungslinie.



    1. Gewählte Punkte



    „Ganzen Pfad verschieben" aus



    „Ganzen Pfad verschieben" aktiviert

  5. Klicken Sie auf Anwenden oder doppelklicken Sie auf eine beliebige Stelle auf der Arbeitsfläche.

    Ausrichten von Punkten in vertikaler Richtung
