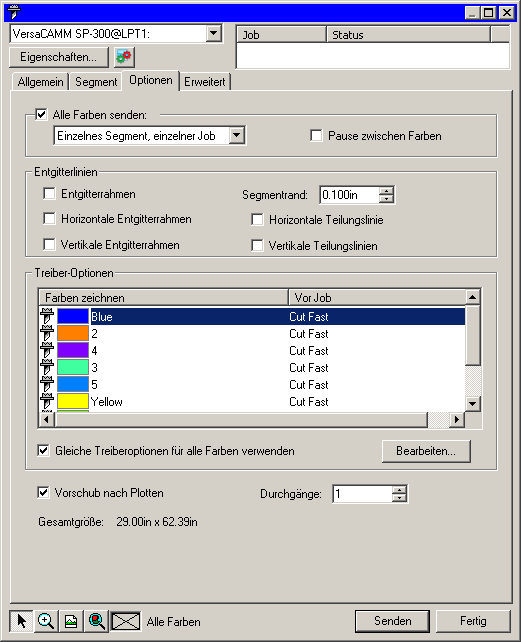

Plotten/Schneiden-Dialogfeld - Optionen-Register

Im Optionen-Register können mehrere Optionen eingestellt werden, die bei Schneideaufträgen häufig verwendet werden.

Es stehen folgende Optionen zur Verfügung:

Alle Farben senden

Aktivieren Sie die Option Alle Farben senden, um jede Farbe separat zu verarbeiten. Wenn diese Option aktiviert ist, können Sie außerdem einstellen, wie die einzelnen Farben verarbeitet werden sollen:



Einzelnes Segment, einzelner Job

Der Auftrag wird als eine einzige Datei übertragen und für alle Farben werden dieselben Segmentgrößen verwendet.





Einzelnes Segment, separierte Jobs

Für jede Farbe wird ein separater Auftrag erstellt. Allerdings verwenden alle Farben dieselben Segmentgrößen.







Separate Segmente, separate Jobs

Für jede Farbe wird ein separater Auftrag erstellt. Die Segmentgröße kann für jede Farbe separat eingestellt werden.



Pause zwischen Farben

Hier können Sie einstellen, ob der Production Manager nach der Verarbeitung einer Farbe jeweils eine Pause einlegen soll, damit Sie einen anderen Stift einsetzen bzw. neues Material einlegen können. Diese Option ist nur verfügbar, wenn Sie „Alle Farben senden" aktiviert haben.

Entgitter

Beim Schneiden wird um alle Objekte der ausgewählten Farbe ein Rahmen mit der als Segmentrand angegebenen Breite zurückgelassen.

HorizonEntgitter

Fügt horizontale Entgitterrahmen zwischen den einzelnen Textzeilen (oder Objekten) ein.

HorizonTrennlinien

Fügt horizontale Linien hinzu, die quer über Textreihen verlaufen, ohne den Text aufzuspalten. Die Trennlinien sind an den Stellen unterbrochen, an denen sie Text durchkreuzen.

Dieser Effekt kann individuell angepasst werden. Klicken Sie dazu an einer beliebigen Stelle im Vorschaubereich mit der rechten Maustaste und fügen Sie horizontale Teilungslinien hinzu oder löschen Sie vorhandene Teilungslinien.

Vertikale Entgitter

Fügt vertikale Entgitterlinien zwischen den einzelnen Zeichen (oder Objekten) ein.

Vertikale Trennlinien

Fügt vertikale Linien hinzu, die durch die Buchstaben verlaufen, ohne den Text aufzuspalten. Die Trennlinien sind an den Stellen unterbrochen, an denen sie Text durchkreuzen.

Dieser Effekt kann individuell angepasst werden. Klicken Sie dazu an einer beliebigen Stelle im Vorschaubereich mit der rechten Maustaste und fügen Sie vertikale Teilungslinien hinzu oder löschen Sie vorhandene Teilungslinien.

Zusätzliche Entgitterrahmen

Schneidet einen Entgitterrahmen innerhalb des angegebenen Entgitterrands um jedes Objekt in einem Design.

Entgitterrand

Legt den Abstand zwischen den Objekten und dem Entgitterrahmen fest.

Treiber-Optionen

Mit diesen Steuerelementen können Sie eine Reihe von Ausgabeoptionen für Schneideplotter einstellen, wie z.B. Schneidegeschwindigkeit und Auflagedruck. Für jede Farbe im Design können unterschiedliche Optionen festgelegt werden.

Wählen Sie eine Farbe in der Liste aus und klicken Sie auf Bearbeiten, um die Treiber-Optionen für die Farbe zu bearbeiten. Weitere Informationen finden Sie weiter unten unter „Einstellen der Treiber-Optionen".

Aktivieren Sie die Option Identische Treiber-Optionen für alle Farben verwenden, damit für alle Farben dieselben Treiber-Optionen verwendet werden.

Um die Ausgabe einer Farbe zu deaktivieren, klicken Sie auf das Messersymbol links neben der jeweiligen Farbe. Durch ein rotes X über dem Messersymbol wird daraufhin angezeigt, dass diese Farbe nicht ausgeschnitten wird. Wenn Sie erneut auf die Farbe klicken, verschwindet das rote X wieder und die Farbe wird bei der Ausgabe wieder berücksichtigt.

Vorschub nach Plotten

Zieht das Material um den gewählten Abstand weiter und definiert einen neuen Ursprung.

Durchänge

Hiermit bestimmen Sie, wie oft das Messer jede Bahn ausschneidet. Diese Option braucht nur für dickes oder hartes Material aktiviert zu werden, das von dem benutzten Messer nicht in einem Durchgang durchtrennt werden kann.

Gesamtöße

Hier wird die Gesamtgröße des Auftrags angezeigt. Diese Option kann nicht bearbeitet werden.
