Schneiden der Kontur auf einem Schneideplotter mit manueller Ausrichtung

  1. Führen Sie die RIP-Verarbeitung durch und drucken Sie den Auftrag.
  2. Entfernen Sie das Ausgabematerial aus dem Drucker und legen Sie es in den Schneideplotter ein. Achten Sie darauf, dass das Ausgabematerial gerade liegt, und richten Sie die Registrationsmarken am Nullpunkt des Schneideplotters aus.
  3. Geben Sie den Schneideauftrag wie andere normale Druckaufträge in die Halten-Warteschlange aus.

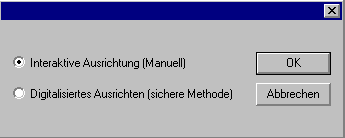

  4. Wählen Sie die Methode aus, die zur Positionierung des Schneidekopfes über den Registrationsmarken verwendet werden soll, und klicken Sie auf OK.

    Interaktive Ausrich

    Sie positionieren den Schneidekopf mithilfe von Softwaresteuerbefehlen über den Registrationsmarken.

    Ausrichdigita

    Sie positionieren den Schneidekopf mithilfe der Steuerelemente auf dem Bedienfeld des Schneideplotters über den Registrationsmarken.

    Diese Option steht nur zur Verfügung, wenn ein bidirektionales Kommunikationsprotokoll (seriell oder USB) verwendet wird.

    1. So legen Sie die Position der Registrationsmarken durch Interaktive Ausrichtung fest:

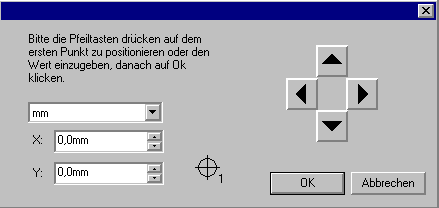

      1. Verwenden Sie die Pfeilschaltflächen, um den Schneidekopf des Schneidegeräts über der Registrationsmarke 1 zu positionieren, und klicken Sie auf OK.
      2. Wiederholen Sie diesen Vorgang für alle anderen Registrationsmarken.
    1. So legen Sie die Position der Registrationsmarken mit der Methode Ausrichtung digitalisieren fest:

      1. Verwenden Sie die Steuerelemente auf dem Bedienfeld des Schneideplotters, um den Schneidekopf des Schneideplotters über der Registrationsmarke 1 zu positionieren. Drücken Sie auf dem Schneidegerät auf Eingabe, und klicken Sie dann auf OK.
      2. Wiederholen Sie diesen Vorgang für alle anderen Registrationsmarken.

  5. Stellen Sie sicher, dass das Messer im Schneideplotter eingesetzt ist, und klicken Sie dann auf OK, um den Konturabschnitt der Zeichnung auszuschneiden.
