Arbeiten mit Pfaden

Ein Pfad enthält eine oder mehrere Linien und/oder Kurven und kann Offen oder Geschlossen sein. Wenn ein Pfad mehr als ein Segment enthält, werden die Segmente durch einen Kontrollpunkt voneinander getrennt. Die Position des Kontrollpunkts bestimmt die Form der benachbarten Segmente.

Bei Kurvensegmenten sind die Ankerpunkte mit Richtungslinien versehen, die ihrerseits Richtungsgriffe besitzen. Deren Winkel und Größe bestimmen die Kurvenform.

Ein Kontrollpunkt zwischen zwei Segmenten kann folgende Eigenschaften haben:

Symmetrisch

Die Richtungsgriffe haben die gleiche Größe und zeigen entlang der derselben Linie in entgegengesetzte Richtungen.

Geglättet

Die Richtungsgriffe zeigen entlang der derselben Linie in entgegengesetzte Richtungen, haben aber nicht die gleiche Größe.

Höcker

Die Richtungsgriffe befinden sich nicht auf derselben Linie.



Symmetrische Kontrollpunkte



Geglättete Kontrollpunkte



Höcker-Kontrollpunkte

Ein doppelter Kreis bzw. ein doppeltes Rechteck verweist auf den Ausgangspunkt des betreffenden Pfads. Bei offenen Pfaden kann sich der Ausgangspunkt entweder am Beginn oder am Ende befinden. Bei geschlossenen Pfaden kann sich der Ausgangspunkt an einer beliebigen Stelle befinden.

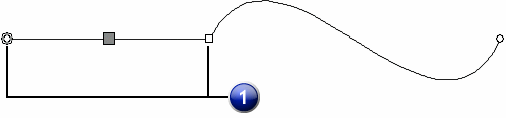

Es wurde ein gerades Segment gewählt.

1. Es wurde ein gerades Segment gewählt.

Es wurde ein Kurvensegment gewählt.

1. Ausgangspunkt

2. Richtungsgriff 1

3. Richtungslinie 1

4. Kontrollpunkt

5. Richtungslinie 2

6. Richtungsgriff 2
