Erstellen von Bemaßungslinien

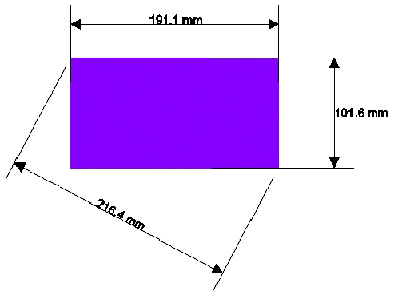

Mit dem Bemaßung-Werkzeug können Sie zwischen zwei Punkten in Ihrem Dokument eine Bemaßungslinie anleBemaßungslinien können horizontal, vertikal oder diagonal sein.

Beim Erstellen einer Bemaßungswird die Funktion „An Punkten ausrichten" automatisch akti

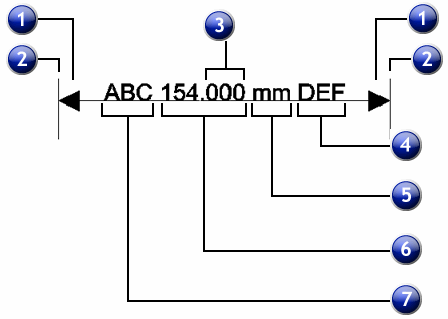

1. Seitenlinie

2. Pfeil

3. Nachgestel. Nullen

4. Suffix

5. Einheit

6. Druckgröße Wert

7. Präfix



So erstellen Sie eine Bemaßungslinie:

  1. Wählen Sie das Bemaßung-Werkzeug.
  2. Klicken Sie auf die Stelle, an der die Bemaßungslinie beginnen soll.
  3. Klicken Sie entweder auf den Punkt, an dem die Bemaßungslinie enden soll, oder ziehen Sie den Cursor vom Startpunkt zum Endpunkt. Beim Verschieben des Cursors wird die Richtung durch eine Linie angezeigt.
  4. Klicken Sie ein drittes Mal, um den Abstand zwischen der Bemaßungslinie und dem Start- und Endpunkt festzulegen.

    Beim Erstellen einer diagonalen Bemaßungslinie:

See Also

Messen von Abständen

Ändern der Textposition einer Bemaßungslinie

Automatische Bemaßung von Objekten

Bemaßung auf Seite

Erstellen von Beschriftungen

Bearbeiten von Bemaßungslinien
